CALIBRADOR – G50
Herramienta para la medida de la altura de la caíd de martellos de productor de golpeteo
La herramienta G50 es un calibrador específico, producido por Sources Line que permite de comprobar la altura de caída de los martillos de la máquina de impactos antes de hacer la prueba.
La medida hecha con G50 permite comprobar que la máquina de martillos cumpla con la NUEVA LEY 16283-2 que se refiere a la altura de caída de los marillos.
COME SE PRODUCE EL G50: todas las partes que lo componen se producen con tornos y fresadoras de control numérico: el astil, el cuerpo/base, la rueda y la cabeza movible.
Con un laser se produce un nonio de veinte divisiond sobre la rueda de dientes y las marcas con los números sobre la cabeza movible.
G50 está hecho de aluminio que antes del montaje se abrillanta con una pasta abrasiva.
Durante el montaje del G50, la rueda y la cabeza se lubrifican para que puedan moverse libremente.
En cuanto termine el montaje del G50, se calibra la altura, poniendo el nonio en el cero y combrobandolo con un calibrador certificado.
INFORMACIONES TÉCNICAS
Material | Aluminio | Diámetro de la cabeza | 28,0 mm |
Peso | 200 gr | Altura minima de la cabeza | 29,0 mm |
Diámetro del cuerpo | 60,0 mm | Altura maxima de la cabeza | 44,0 mm |
Espesor del cuerpo | 16,0 mm | Fiabilidad de la medida | Comprobada con calibrador certificado |
Diámetro rueda nonio | 40,0 mm | Largo del astil | 120,0 mm |
Espesor rueda nonio | 12,0 mm | Diámetro del astil | 10,0 mm |

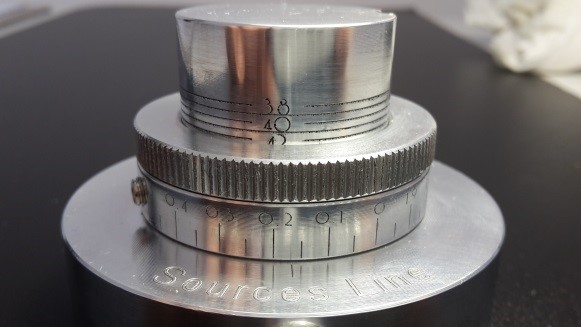

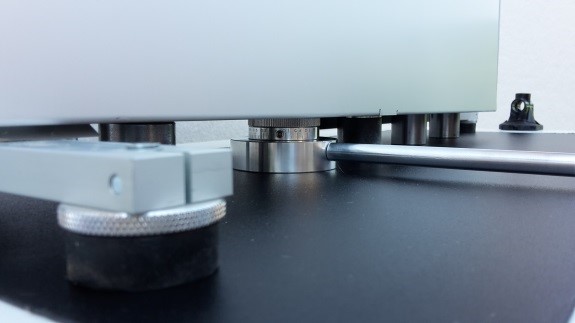

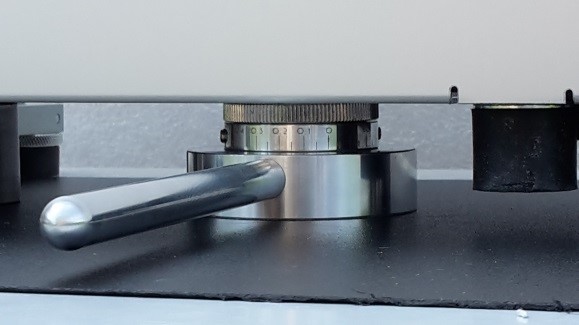

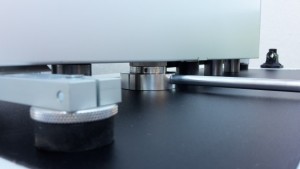

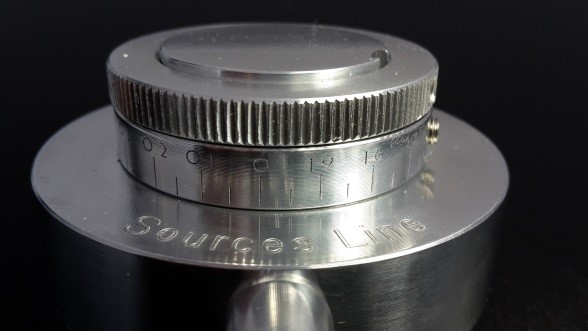

COMO SE UTILIZA: G50 es muy facíl de usar. Para subir y bajar la cabeza, hay que rotar en sentido horario y antihorario la rueda de dientes (fig. 1 y 2). Llevar la cabeza a la altura de 40 mm (altura de caída de los martillos) y ponerlo bajo de un martillo de la máquina de impactos (fig. 3 y 4). (se puede utilizar con generadores de ruido normalizado que tienen una altura de 29/30 mm. Por los generadores de Sources Line se puede modificar si pedido).

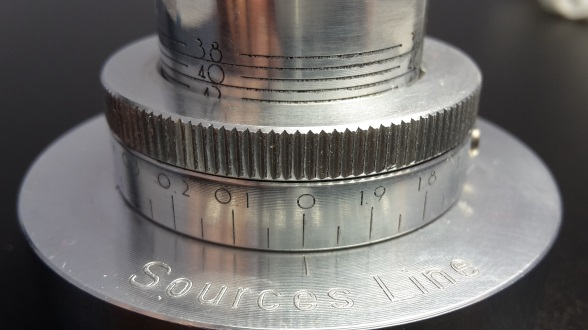

Encender la máquina después de posicionar el G50 , rotar la rueda hasta anular el movimiento del martillo (tolerancia 40 +/- 2mm). Remover el G50 y observar las marcas con números de la cabez, comprobando el nonio con el fin de obtener una mejor precisión de la medida (fi. 5).
MANTENIMIENTO: en caso de dificultad en la rotación de la rueda, por causa del atrito entre las diferentes partes, se puede desenroscar el astil del G50 y poner un poco de aceite en el agujer, girar la rueda varias veces y ensocar el astil.
